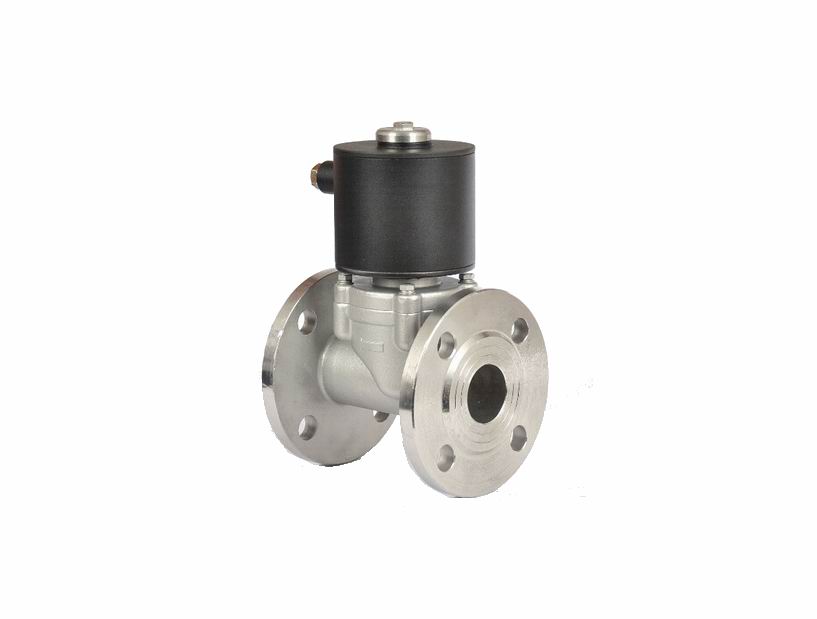

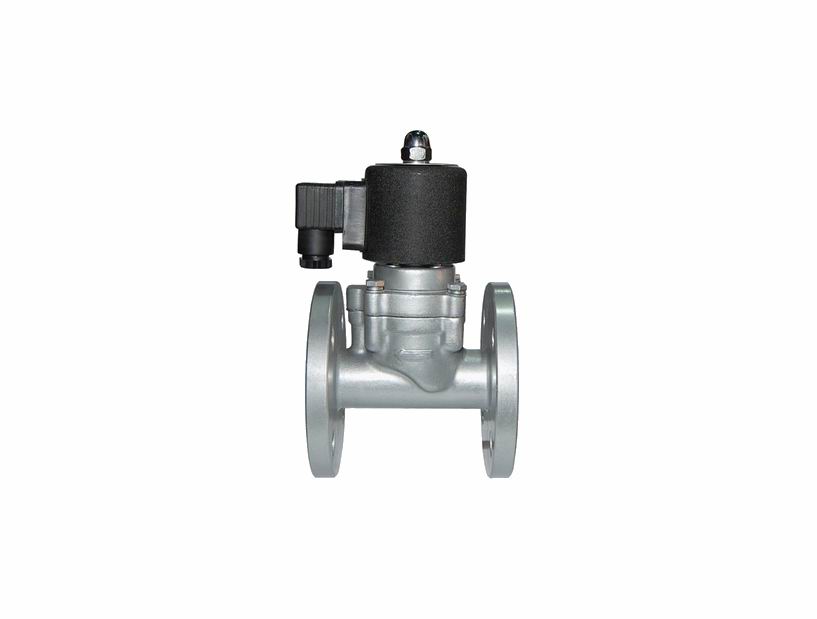

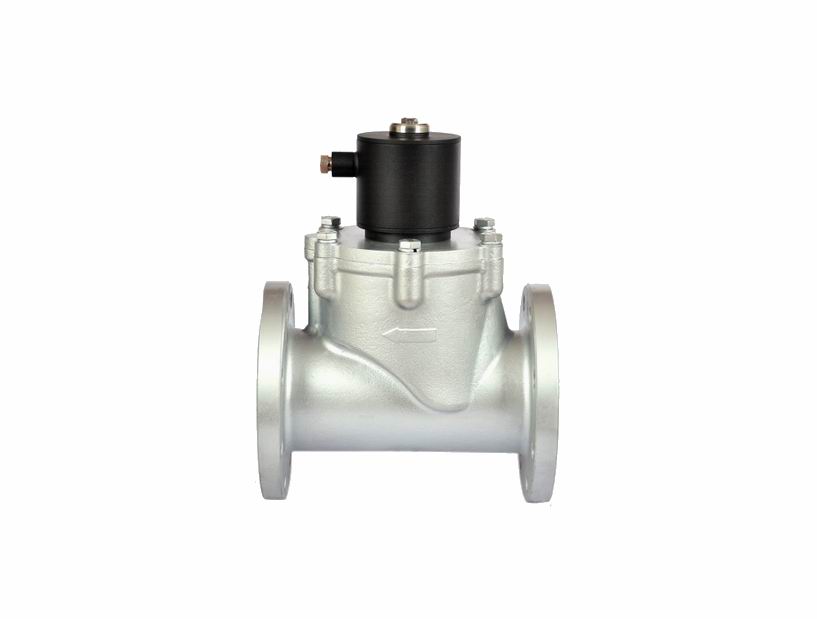

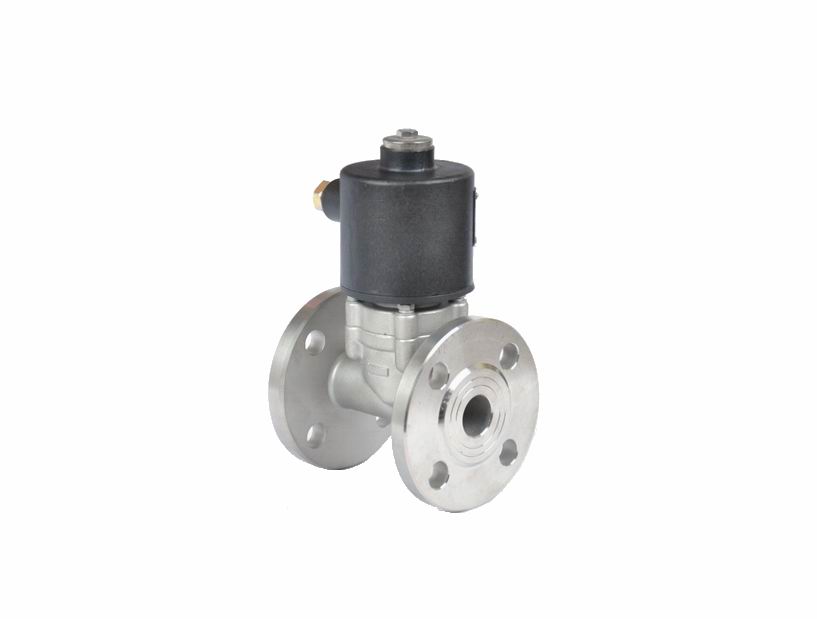

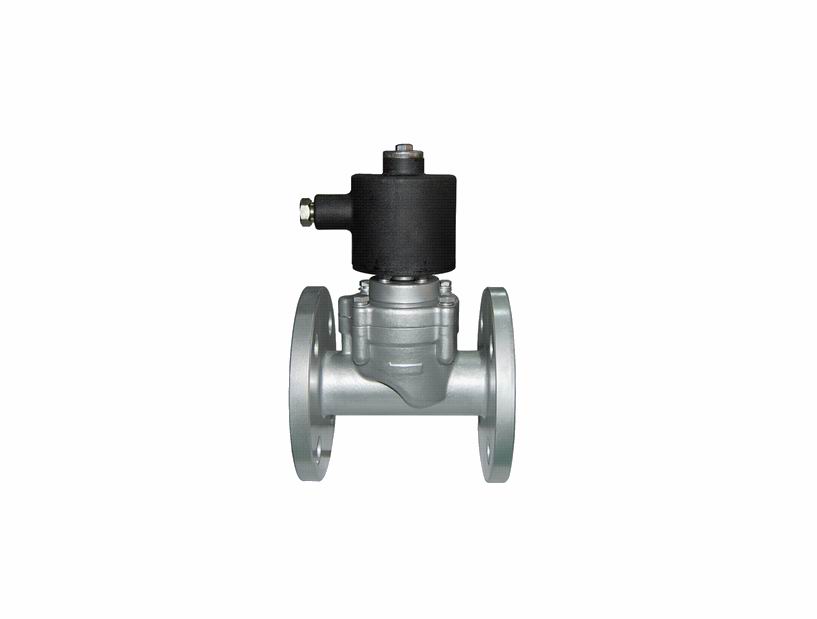

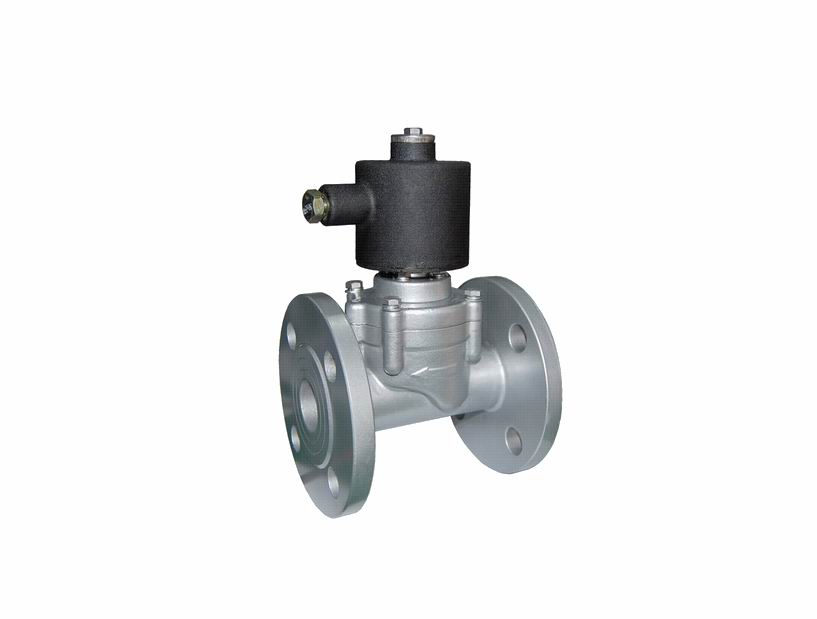

小口徑電磁閥-DN1~DN25-直動式

小口徑電磁閥介紹：

小口徑電磁閥采用直動式結構，直動式結構主要靠線圈通電產生的磁場，使動鐵芯動作，故線圈功率有限，只適合流量小，壓力低的工況下使用。是自控系統中不可缺少的執行元件，由于其體積小，開關速度快，接線簡單，性價比高，經濟實用等顯著特點而被普遍運用于自動化管道控制領域，發揮著巨大的作用。是各種機械設備、化工管道、等管道介質配套產品。

小口徑電磁閥原理：

對于常閉型直動式電磁閥，當電磁線圈通電時，閥鐵芯吸合，閥門打開；當電磁線圈斷電后，閥芯因自重及閥芯彈簧作用下落，閥門關閉。

對于常開型直動式電磁閥，當電磁線圈通電后，閥鐵芯吸合，閥形成關閉狀態；當電磁線圈斷電后，閥芯靠彈簧復位，閥形成打開狀態。

小口徑電磁閥參數：

適用介質：氣、水、油、蒸汽、制冷劑、腐蝕性流體

介質溫度：-196℃、-100℃、-40℃、-10℃~80℃、0~ + 200℃、0~+300℃

閥體材質：不銹鋼(304、316、316L) 黃銅、PVC、四氟

控制方式：常開、常閉

電源電壓：交流供電允差為額定值的-15%和+10%，頻率為50Hz；直流供電電壓為允差為額定值的±10%

交流AC(V)： AC36V、AC110V、AC127V、AC220V、AC380V

直流DC(V)： DC12V、DC24V、DC36V、DC48V、DC110V、DC220V

連接方式：內螺紋、外螺紋、法蘭、卡套

介質粘度：小于50CS t (大于時需定制)

防護性能：防水、防爆、防腐

附加功能：手動、止回、帶信號反饋等

泄 漏 量：零

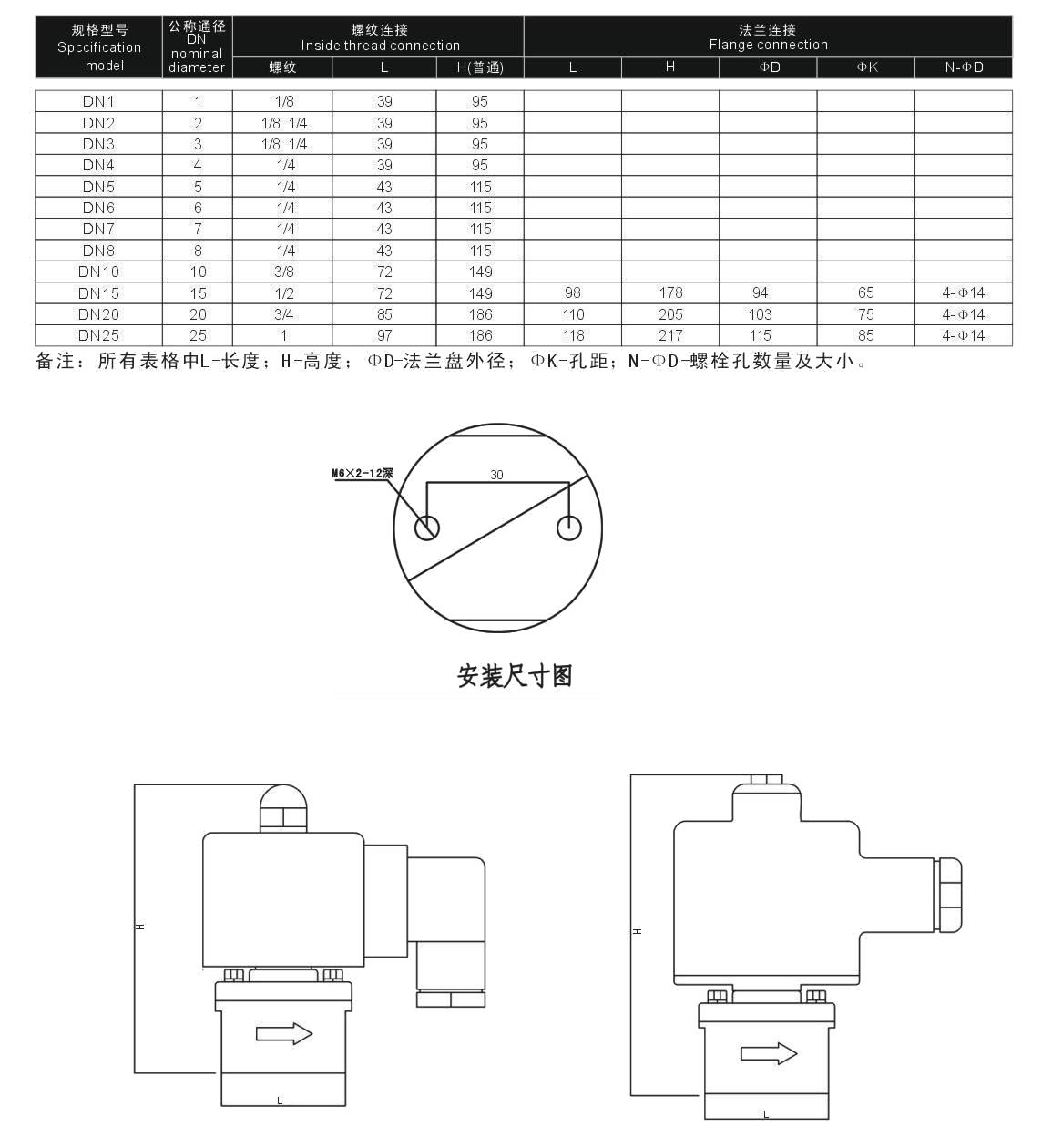

小口徑電磁閥安裝尺寸表：

小口徑電磁閥應用范圍：

直動式電磁閥適用于低壓或零壓小口徑管道，直動式電磁閥是自控系統中不可缺少的執行元件，由于其體積小，開關速度快，接線簡單，性價比高，經濟實用等顯著特點而被普遍運用于自動化管道控制領域，發揮著巨大的作用。是各種機械設備、化工管道、天燃?xì)夤艿?、石油石化、電廠等管道介質配套產品。

小口徑電磁閥安裝、調試、操作：

1、裝置的安裝必須符合現場安全規程的相關規定。

2、在安裝電磁閥前，管道必須清洗干凈，必要時閥前須裝100目的過濾器。

3、安裝時須線圈豎直向上，介質流通方向應與閥體上箭頭指示方向一致。

4、不能將電磁閥安裝在管道低凹處，以免因蒸汽冷凝水、雜質等沉積在閥內而妨礙正常工作。

5、在管道剛性不足的情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。

6、連續性生產部門為在電磁閥清洗和檢修期間仍確保生產正常進行，建議電磁閥前、后必須裝手動閥和采用旁路閥。注意：旁路閥平時要常閉。

7、電磁閥安裝完成后，檢查管路和電路連接無誤，開通管路介質和電路，試動作數次，確認正常后方可投入正式使用。
